  • ZT15-45 & ZR30-45系列
  • T/ZR产品描述-阿特拉斯.科普柯无油旋齿空压机(型号:ZT15-45 & ZR30-45

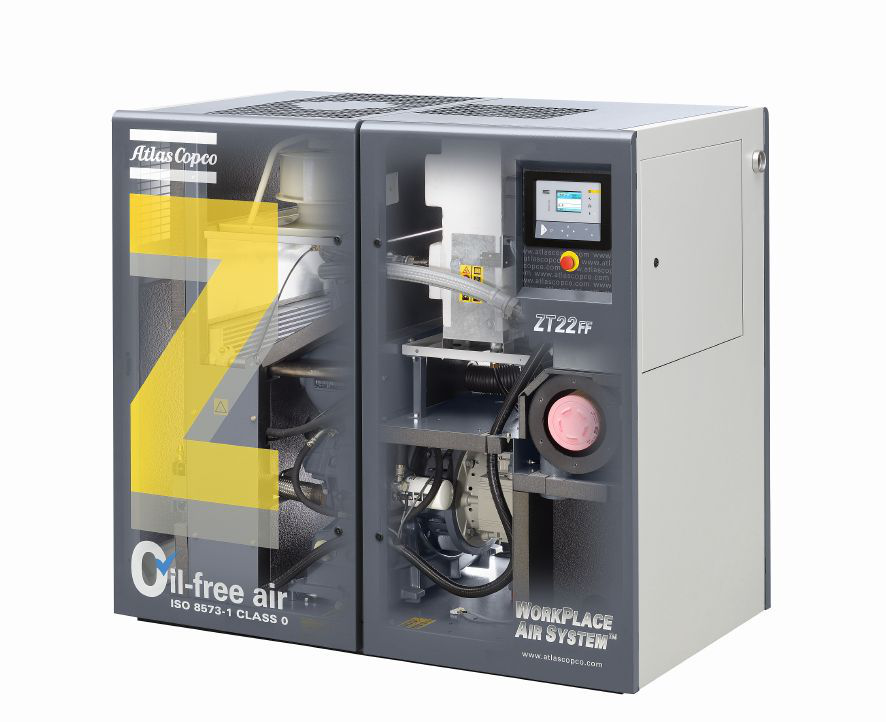

    ZT/ZR是阿特拉斯.科普柯一款标准的无油旋齿两级压缩和电机驱动的空气压缩机,凭借其旋齿技术

    ZT/ZR 根据多年验证的设计标准制造,适用于工业环境。其设计,材料以及工艺保证了质量和性能。

    ZT/ZR 提供了一个静音箱体,而且包括了所有必需的控制系统,内部管道和配件,产出需求压力的无油压缩空气。



    ZT是风冷机型而ZR是水冷机型。ZT15-45系列提供6款机型分别是ZT15ZT18ZT22ZT30ZT37ZT45流量从30 l/s115 l/s 63cfm243cfm)。

    ZR30-45系列提供3款不同机型分别是ZR30ZR37ZR45流量从79 l/s115 l/s 167cfm243cfm)。

    Pack机型包含以下主要部件:

    进气消音器带内置进气过滤器

    加卸载阀

    低压转子

    中间冷却器

    高压转子

    后冷却器

    电机

    联轴器

    齿轮箱

    Elektronikon®调节器


    安全阀

    Full-FeatureFF)机型另增了一个空气干燥机去除压缩空气中的水分。可用选项选择2种不同的干燥机:冷冻式干燥机(ID干燥机)和吸附式干燥机(IMD干燥机)。所有的空压机都被称为现场型空压机系统,是因为其运行时噪音非常小。

    ZT/ZR空压机包含以下组件:

    1.1 Air / Oil Flow气路/油路

    空气通过进气过滤器和打开的进气阀,在低压转子处压缩,然后排入中间冷却器。冷却后的空气再次进入高压转子压缩并再次排入后冷却器。设备能自如的控制其加载和卸载以及重启。

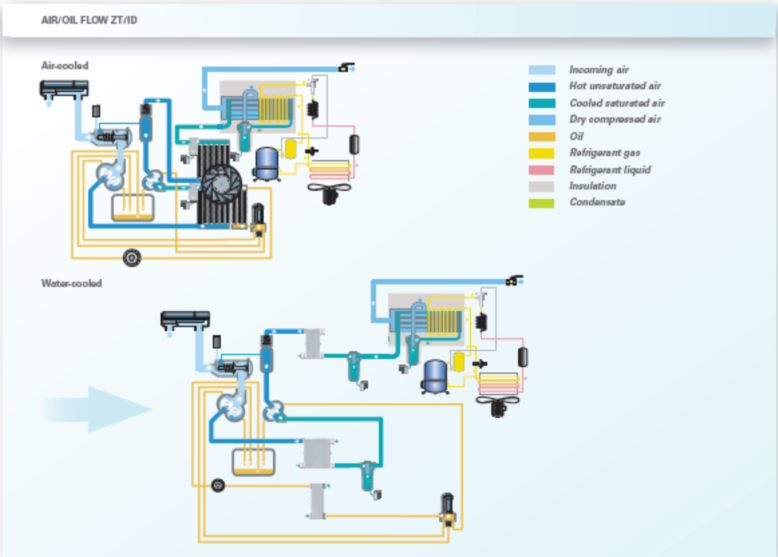

    ZT/ID

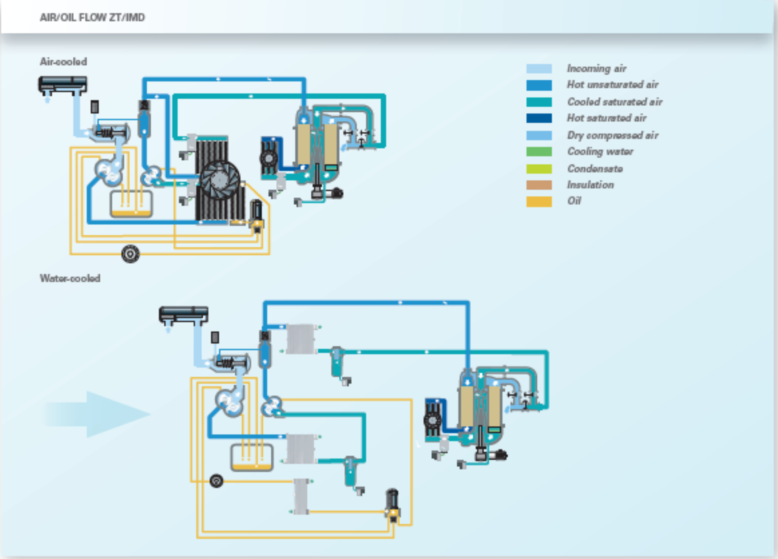

    ZT/IMD





    1.2 Condensate Drain system冷凝水排水阀系统

    空压机:2道冷凝水排水装置安装在空压机内部,分别是中间冷却器的后端以防止冷凝水进入高压转子,和后冷却器的后端防止冷凝水进入出气口管道。

    干燥机:FF空压机内置ID干燥机在热交换处配备冷凝水装置。FF空压机内置IMD干燥机则配备2个电子排水阀。

    电子排水阀(EWD):冷凝水被收集在电子排水阀中。EWD的优势在于,没有空气损耗。它仅在冷凝水液位到达一定水平时打开所以能节省压缩空气。


    1.3 Oil System油系统

    油通过油泵从齿轮箱到油冷却器和油过滤器,再到轴承和齿轮进行循环。油系统配备有一个阀,当油压上升并高于一个给定值它会打开。这个阀设置在油过滤器壳体的前端。这里非常重要的是,在整个过程中没有油可以进入并与空气接触,因此能保证完全的无油空气。

    1.4 Cooling System冷却系统


    ZT空压机配备了一个风冷油冷却器,以及中间冷却器和后冷却器。一个电机驱动风扇生成冷却风。

    ZR空压机配备了一个水冷油冷却器,以及中间冷却器和后冷却器。其冷却系统包含3个并联循环:
    油冷却器循环

    中间冷却器循环

    后冷却器循环

    每个循环都有一个独立的阀来调节通过冷却器的水量。内置IMD的空压机则配备一个风冷再生的空气冷却器。


    1.5 Air Dryer (Full-Feature models) 空气干燥机(全性能FF机型)

    全性能FF空压机具备一个干燥机能去除压缩空气中的水分。

    可选2种不同的干燥机形式:冷冻式干燥机(ID干燥机)和吸附式干燥机(IMD干燥机)。

    ELEKTRONIKON

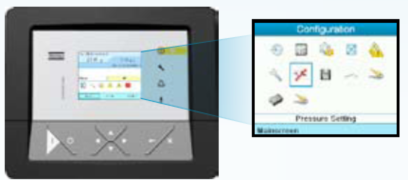

    Elektronikon®MK5图形调节器和控制面板



    可视化空压机的Elektronikon图形控制器:

    新一代的Elektronikon®操作系统提供了一个种类繁多的控制和监视功能,其嵌入式先进的控制计算公式让您提升了空压机的效率和可靠性。

    图形3.5英寸高清晰度彩色显示屏,具备清晰的相形图案和自我解释的导航。通过以太网实现基于空压机的标准互联网可视化连接。



    Eletronikon图形调节模块

    调节系统包含Elektronikon调节模块,控制和监视空压机运行。所有的ZT/ZR系列的Elektronikon控制模块显示和监视下列内容:

    1. 空压机现状描述

    电压

    自动运行

    服务计时

    转速

    2. 温度,数字读数

    转子出口

    FF机型的环境空气温度

    3.压力,数字读数

    排气

    4.空压机控制

    启动/停机

    重设/测试

    5.计时器

    总运行时间

    总加载时间(在不同转速区间)

    6. 计时器

    编程空压机基于时间的启动/停止命令

    7. 服务需求指示

    空气过滤器

    8. 空压机安全-警告指示

    高转子出口温度

    电子排水阀运行

    传感器错误

    高压力露点

    进口冷却水温度(仅水冷机)

    出口冷却水温度(仅水冷机)

    PD/DD过滤器压力降(选项)

    9. 空压机安全-停机指示

    高转子出口温度

    驱动电机/风扇电机超载

    停机

    10. 数字输出继电器用于远程监控(无电压)

    动运行/手动运行

    普通警告

    普通停机


    性能与优势节省能耗

    Two stage tooth element

    两级旋齿转子

    Lower energy consumption compared to single stage dry compression systems.

    Minimum power consumption of the unloaded state is reached rapidly.

    相比单级干压缩系统降低能源消耗。迅速达到卸载状态时的较小功耗。

    Integrated Dryers with Saver cycle technology

    节能循环技术的内置干燥机

    Reduces the energy consumption of the integrated air treatment in light load conditions. Water separation is improved. Pressure Dew Point (PDP) becomes more stable.

    降低了内置空气处理在小负荷流量下的能耗。水分离得到了改善。压力露点(PDP)变得更稳定。

    Fully Integrated & Compact design

    全面内置和整合设计

    Controller to ensure optimum efficiency and reliability. Ensures compliance with your air requirements and makes the best use of your valuable floor space.

    控制器为了较佳的效率和可靠性。为了符合您要求的空气更使您宝贵的地面空间得到了较佳的利用。


    Radial Fan

    径流风扇

    Ensures that the unit is cooled effectively, produces as little noise as possible.

    为了机器有效冷却,产生尽可能小的噪音。

    Intercooler and After cooler with vertical layout

    中间冷却器和后冷却器的垂直布局

    The noise levels from the fan, motor and element have been drastically reduced.

    来自风扇,电机和转子的噪音被大幅的减少。

    Sound insulated canopy

    隔音箱体

    No separate compressor room is required. Allows for installation in most working environments

    无需单独的空压机房。可安装在绝大多数工作环境中。

    Highest Reliability可靠性

    Robust Air filter

    强大的空气过滤器

    Offers a long lifetime and high reliability for long service intervals and low maintenance needs. Air filter is very easy to replace.

    长寿命,高可靠性,保养间隔长和低维护需求。空气过滤器易于更换。

    Electronic Water Drains are mounted vibration free and have large diameter drain port.

    电子排水阀无振动,并备有大口径排放口。

    Constant removal of condensate.

    Extends your compressor’s lifetime.

    Provides trouble-free operation

    不断去除冷凝水。延长空压机寿命。提供无故障运行。


    1主要部件的材质和规格

    进气消音器带内置空气过滤器

    过滤器:干纸质过滤器

    消音器:钣金箱体(St37-2)。涂防腐蚀层。

    过滤器:空气处理能力:140 l/s

    可抗-40 °C至 80 °C

    过滤器表面:3.3 m2

    效率SAE:

    颗粒大小

    0,001 mm 98 %

    0,002 mm 99,5%

    0,003 mm 99,9 %


    内置节流阀带内置卸载阀

    外壳:铝G-Al Si 10 Mg(Cu)

    阀:铝Al-MgSi 1F32硬质氧化


    无油低压转子

    外壳:铸铁GG 20 (DIN1691),压缩腔特氟龙涂层

    转子:不锈钢(X14CrMoS17)

    齿轮:低合金钢(20MnCrS5),表面硬化

    齿轮盖:铸铁GG20 (DIN1691)


    中间冷却器带内置水分离器

    铝制


    中间冷却器(水冷机型)

    钎焊波纹板


    水分离器(水冷机型)

    铸铝,双面灰色漆,聚酯粉末

    工作压力:16bar

    温度:70°C


    电子疏水阀带过滤器

    工作压力:16 bar


    安全阀

    工作压力:3.7 bar


    无油高压转子

    外壳:铸铁GG 20 (DIN1691),压缩腔特氟龙涂层

    转子:不锈钢(X14CrMoS17)

    齿轮:低合金钢(20MnCrS5),表面硬化

    齿轮盖:铸铁GG20 (DIN1691)


    脉冲阻尼器

    铸铁GG40,腐蚀防护


    文丘里

    铸铁GG20(DIN1691)


    止回阀

    不锈钢弹簧加载阀

    外壳:铸铁GGG40 (DIN 1693)

    阀门:不锈钢X5CrNi18/9 (DIN 17440)


    后冷却器带内置水分离器

    铝制


    后冷却器(水冷机型)

    钎焊波纹板


    放空消音器(消声器)

    不锈钢


    球阀

    外壳:黄铜,镀镍

    球:黄铜,镀铬

    主轴:黄铜,镀镍

    杆:黄铜,黑色

    底座:特氟龙

    主轴密封:特氟龙

    工作压力:40 bar

    工作温度:200 °C


    油底壳/齿轮箱

    铸铁GG20 (DIN1691)

    油量约:25 L


    油冷却器

    铝制


    油过滤器

    过滤介质:浸渍和绑定的无机纤维

    用钢丝网支撑

    工作压力:14 bar

    工作温度可持续85°C


    压力调节器

    流量:9l/s
